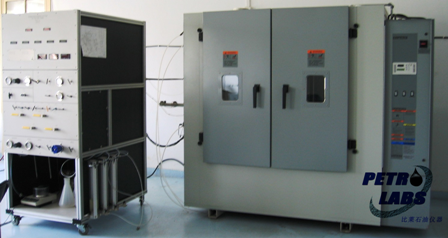

 产品展示 > 美国岩心Temco产品 > 钻井泥浆测试 > FDS动态滤失及地层伤害评价系统


    在钻井,完井或压裂等作业过程中,入井液体会对近井的地层产生伤害,TEMCO所提供的地层伤害岩芯驱替系统可对这些伤害现象作出评价。该系统含有TEMCO特有的DFCH型动态滤失岩芯夹持器,它曾被运用于50多种不同类型的试验系统。用这种岩芯夹持器,流体可以在200/秒的剪切率下通过岩芯端面,这相当于钻井过程中井壁和钻杆间产生的剪切作用。当试验液通过岩芯端面时,会形成滤饼并产生对岩芯的伤害。同时滤失液会通过岩芯夹持器,可以对其滤失体积进行测量。该岩芯夹持器上还可以布置测压孔,以便将发生在岩芯端面上的和远离岩芯端面的伤害加以区分。在不同的试验阶段,液体的流动可以是正方向或反方向的。

试验目的:
 地层伤害
 渗透率变化
 静态或动态滤失
 恢复的渗透率
 动态滤失量
 水敏

试验特点:
 围压最大可达12,000 psi (84 MPa)
 孔隙压力最大可达10,000 psi (69 MPa)
 工作温度达177℃ (350℉)
 润湿材料:不锈钢,哈氏合金,特富龙和氟橡胶
 压力测量精度达满程的0.1%
 计算机控制和数据采集

    TEMCO在FDS系统中所使用的DFCH系列岩芯夹持器具有使注入液流过岩芯端面的通道,从而在岩芯端面上产生滤饼并使注入液经岩芯滤失。沿岩芯夹持器衬套布有测压孔,测量其压力就可以区分岩芯端面上和岩芯沿长所发生的伤害的不同。
因为孔隙压力最大可达10,000 psi,为了产生200/秒的剪切率,需要高压和高流速的泵送系统。TEMCO设计了其独有的再循环泵,使试验液可以连续在岩芯端面循环流动。该泵位于空气浴内,靠近岩芯夹持器处,所以能够维持恒定的温度。该泵的流速可以通过Smart系列软件控制。当应用于较高剪切率时,可以调节岩芯端面处通道的宽窄。
TEMCO可以按客户的规定提供上述系统,请客户将其要求提供给TEMCO工程部。TEMCO有经验的工程师会回顾已有的设计并提出满足客户要求的建议。
    TEMCO提供的用户友好的软件包以实现对系统的控制和数据采集。其控制系统使用最先进的硬件和计算机技术,用户可以很方便的读其系统流程图和操作其软件。在其主屏幕上显示各种关键参数。该软件还有校正,报警,用户参数下拉屏幕等功能。试验数据可以用图形实时显示。试验数据可以用Excell文件储存,以便最终用户审查和编制报告。该系统可以计算渗透率和恢复的渗透率,滤失率。根据要求还可以作其它的计算。

系统构成组件:
 DFCH系列岩芯夹持器
 浮动活塞中间容器
 计量泵
 再循环泵
 围压泵
 回压调节器
 所需的管阀
 空气浴
 压力传感器
 温度测量
 分析天平
 计算机和监视器
 数据采集硬件
 Smart系列软件

订货信息:
请提供以下信息:
围    压:
孔隙压力:
工作压力:
润湿材料:
岩芯直径:
岩芯长度:
浮动活塞中间容器数量:
电    源:
是否需要注气系统
是否需要气体增压泵
是否需要真空泵
