 产品展示 > 美国岩心Temco产品 > 酸化压裂试验 > IFT-820P高温高压界面张力仪

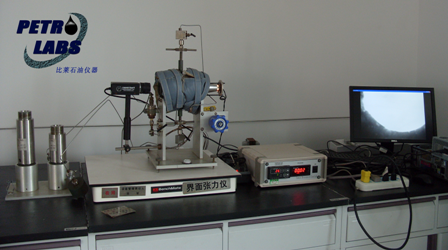

     TEMCO提供的高温高压挂滴式界面张力测量仪,用于测定不相溶混的液-液,或气-液界面间的界面张力,从而确定强化采油过程,乳化

剂,微乳液,泡沫,表面活性剂和除垢剂等的特征参数,所有这些测量都是在高温高压下进行的。该仪器还可以用于测量液体与固体物质的

接触角。

工作原理:

    在一个可视高压测试室中,将一种液体(称为内相)用计量泵注入到另一种液体或气体中(称为外相),形成液滴。液滴的形状尺寸与两相

之间的界面张力有一定的数学关系。通过摄像机获取液滴的图像,计算机软件计算液滴的尺寸,进而可以计算其界面张力。

    仪器的测量需要一个可视的环境,和用于液滴形成的计量泵和图像观察设备,以及温度和压力的控制。仪器通过一个带窗的测试室观察

悬挂的液滴,该测试室带有热交换器以循环加热液或冷却液,它还有电加热带使其迅速升温,并用绝热带包裹以便在实验过程中维持温度均

匀恒定。通过针头往测试室注入液体,在针尖上形成液滴或气泡。注入相可以从测试室的顶部或底部注入。用精密手动计量泵控制液滴的形

成,并提供所需的高压。整个系统还包括储存实验液的中间容器,以及维持系统压力的回压调节器和保持液滴稳定的无振工作台。

    用一个带外接光源的摄相系统观察和记录液滴的几何尺寸,所拍摄的液滴图像被储存在计算机并进行数据的分析和处理。

数据采集和测量软件

    FTA软件是一个用于观察和测量液滴几何尺寸、计算界面张力的软件。为了求解界面张力,右图显示了采用Laplace-Young方程式的

Bashforth-Adams计算方法。软件能自动确定液滴的最大宽度Se,测定的液滴几何尺寸,计算并显示界面张力结果,并记录在软件中。因为液

滴几何尺寸会随时间变化,该软件能测量液滴几何尺寸和界面张力随时间的变化。这种方法给用户提供两种不相溶混的液体接触时的宝贵资

料。该系统包括计算机,监视器,摄相系统,数据采集,接口电子线路和软件。

仪器特点及功能
 模拟油藏的高温高压条件
 测量液-液界面张力及气-液表面张力
 测量液体的接触角
 接触液体材料采用哈氏合金,可以用于酸液测量
 计算机自动采集图像并计算测量结果

主要技术指标
 测量范围: 80-10-2 mN/m (dyne/cm)
 工作压力: 70 MPa
 温度范围: 室温到177 C
 润湿材料: 哈氏合金
 中间容器:50ml和100ml各一个
 压力传感器精度:0.1% FS
 回压调节器压力:70MPa
 精密手动计量泵压力:70MPa
 防振工作台
 摄相照明及观察系统
 计算机数据采集及控制系统
 电源: 230VAC、50Hz
