 产品展示 > 美国岩心Temco产品 > 专项岩心分析 > NMR 核磁驱替系统


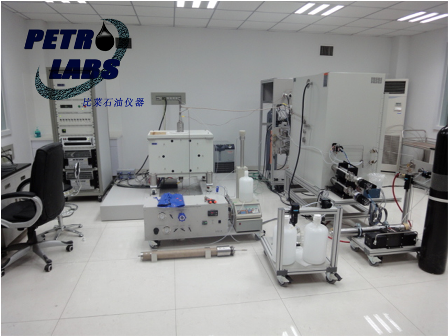

核磁岩芯驱系统的功能:
和核磁共振仪配套使用,以解决:
 油水饱和度
 油水在岩芯中的流动消息
 孔隙大小分布
 渗透率
 自由流动孔隙度
 束缚水分布
核磁共振测量系统的夹持器和驱替部分的关键技术参数为:
 高压:大气压~70MPa
 高温:室温~150℃
 产出物气液的分离、气体的自动计量以及液体的收集计量
 润湿材料为316不锈钢,但因所配的计量泵还用于直接注盐水,故该泵的润湿材料采用哈氏合金
 由于目前配置的核磁岩心夹持器的最高压力为35MPa,故系统只能使用与之相同的流动压力,但系统具有升级为70MPa的潜力。
核磁岩芯驱替系统的配置
 基本配置部分包括:岩心直径1.5英寸的核磁岩心夹持器及其加热循环系统,围压系统,浮动活塞中间容器,计量泵,恒温空气浴,压力测量系统,回压调节器,部分收集器,数据采集和计算机控制系统组成
 选择件包括:岩心直径1英寸的核磁岩心夹持器,注气系统和气体测量系统,PVT压力容器;另有两年操作的备件一套,包括工具包和可更换的易损件等。
恒温空气浴
 最高温度177℃
 控温精度:+/-1℃
 安装Quizix泵缸体
 安装活塞容器
 强制空气对流
 不锈钢散失液体搜集盘
 数字式控制器
Quizix计量泵
 型号:C-5000-10K
 双缸体;
 最高压力:70MPa;
 流速:0到15ml/min;
 流速分辨率:0.31 nl/min
 恒速恒压泵工作模式:恒速、恒压、定体积;
 恒速恒压泵安全模式:体积过载保护、压力过载保护;
 润湿材料:哈氏合金,可用于直接注盐水
加围压的计量泵
ISCO100-DX单缸计量泵
 压力到 10,000 psi
 压力精度:2%FS
 流速: 0 到 50 ml/mi
 流速分辨率:0.01μl/min
 可恒速或恒压,定容运行
 随孔隙压力的变化,自动设定所需要的围压,以保证净覆压维持不变
液体存储用的浮动活塞中间容器
 用活塞把实验液和加压液隔离,从而使计量泵免于接触试验液;同时降低泵工作时的压力脉冲;用一台计量泵可以注入多种液体
 压力: 70 Mpa
 温度:150℃
 容积: 1000 cc,316 不锈钢     1个
 制造材质与被实验液相容
回压调节系统
 最小压力: 100 psi
 最大压力等于流动压力
 制造材与流体相容
 控制精度: 满刻度的0.5%, 最大压力10,000 psi 下为+/- 5 psig
计算机控制和数据采集系统
 流程图
 显示所测量的各种参数
 图形显示
 数据记录
 计算采收率,渗透率等
 面板控制

岩芯夹持器:
 核磁岩芯夹持器
 玻璃钢和 PEEK 或环氧树脂夹持器体
 非磁性组件
 能在地层压力和地层温度下工作
 可靠的设计
 玻璃钢体
 PEEK 衬管
 TFE/Aflas 衬套
 地层条件
 按照与英国牛津公司的MARAN 核磁共振仪配套设计其关键尺寸
核磁岩芯夹持器的加热系统
 核磁机构不能用电热方式加热
 需要用不影响核磁测量的加热液FC-40对岩芯预热
 加热液同时也是加围压的加压液
 在岩芯夹持器里循环预热过的加压液以维持恒定温度
 这种液体对核磁系统没有信号干扰
