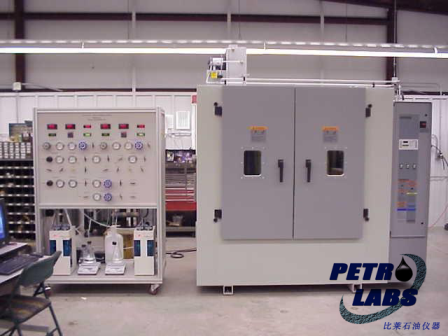

 产品展示 > 美国岩心Temco产品 > 专项岩心分析 > CFS-10000多功能岩心驱替系统



Temco是在实验室模拟油气井井下条件的油气勘探开发实验设备的制造者,它对石油工业提供的这种服务已经超过20多年,其产品已为世界范围的100多家公司所采用,TEMCO所开发的多功能岩芯驱替系统,用于在模拟井下地层温度(177℃),地层压力(70MPa),岩芯上覆岩层压力(70MPa)的试验条件下,模拟油气井开发和采油各种工艺过程,进行评价对油气储层渗透率的改善以及提高油气生产率的效果,从而可以优化工艺设计,指导现场作业,提高油气生产。

主要功能:
CFS-10000型是一套多功能岩芯驱替实验系统,可以在模拟地层温度压力条件下,测量岩芯样品的液体渗透率,气体渗透率以及液/液两相相对渗透率和气/液两相相对渗透率,还可以进行电阻率测量。基于这些基本测量,可以进行下列研究:

提高采收率:  可以用来进行各种提高采收率技术的试验,例如水驱油,化学剂驱油,聚合物驱油,表面活性剂驱油等.  从而对这些提高石油采收率的技术进行研究.
地层伤害试验:通过测量各种入井液体对岩芯样品渗透率的影响,从而评价对地层造成伤害的程度和深度。
混相研究:在岩芯夹持器之前的细管装置使气液混相,然后将其注入岩芯。
相对渗透率:可进行非稳态法相对渗透率试验。其液体计量泵可以用于单相或两相的注入,气体的注入则用气体质量流量控制器。 对产出流体(气体和液体)分别采用电子天平和气体质量流量计来计量。
二次采油和三次采油:用于在实验室模拟二次和三次采油的过程,确定各种影响因素。
电阻率测量:在岩芯夹持器的两端安装有电极,可以测量岩芯样品的电阻率,并以此来确定岩芯内的油水饱和度的变化。

主要构成:
试验系统主要由加热空气浴, 计量泵系统, 各种中间容器, 各种岩芯夹持器, 围压泵, 压力和压差测量仪表, 回压调节器, 产出液收集计量系统,以及计算机控制及数据采集分析系统组成。

空气浴: 用以放置和加热岩芯夹持器和浮动活塞中间容器。 配有不锈钢盘以捕集安装和试验过程中可能散失的液体。还配有微处理器控制器以控制试验温度。
岩芯夹持器:它是安放岩芯样品的测试室,根据不同的实验目的,可以选择不同的夹持器及其附件。
浮动活塞中间容器:本系统提供了若干浮动活塞中间容器,它们的出口端装有阀门,以便从任一容器中注入液体到岩芯夹持器。容器中有一个浮动活塞,将注入到岩芯夹持器的试验液体与泵工作液隔离。
计量泵:它可以恒压或恒速注入液体。Smart软件使操作人在特定的注入循环中能设置注入流量或压力,以及注入总体积。
气体注入系统:采用不同量程的多个气体质量流量控制器来控制注气,流量控制器前后装有调压器控制恒定压差。另外,系统还配备一个气体增压泵,可将普通气瓶的压力提升到40MPa,给气体质量流量控制器提供高压气源。
围压泵:采用气驱动液压泵,给岩芯样品的圆柱面施加一个压力,模拟地层上覆压力。
压力测量:配有若干压力和压差传感器。压差传感器带有附加的测压膜板,以便改变测压范围而得到高精度的测量。所有的压力传感器和压差传感器都和Smart系列软件接口以采集和分析数据。
温度测量:用热电偶测量空气浴和系统温度。其中的一个热电偶直接装在岩芯夹持器上,所以用户可以很方便的确定岩样是否达到温度平衡,以便开始试验。
回压调节器:BR系列的回压调节器在这种应用中已有15年的历史。借助于高压流体来控制设定点的压力。一旦将压力施加到回压调节器,则它可以在岩芯夹持器出口维持所设定的压力。当出口压力大于设定值,调节器打开,泄掉高出的压力。
流体出口计量:气体和液体流出回压调节器的出口后,气体会在大气压下从液体中分离出来而通过气体质量流量计计量,从而在计算机里记录和计算气体流量和气体总体积随时间的变化。液体则采用电子天平来计量,单位时间的液体量变化即为液体流量。
数据采集和系统控制:Smart 系列软件用于数据采集和试验系统的控制。通过各种模拟和数字电子线路将软件和各种测量元件接口。该软件带有互动式的流程图,它可以显示岩芯的驱替过程和操作参数。显示所测量的参数使操作人便于对其分析。其数据也存储到Excel文件里,以便作数据处理和编发报告。软件中带有报警屏幕,对任何参数可设置报警限以避免超过装置的极限。软件中还有各种图,它可以实时设定参数随时间的变化,所以,操作人可以监视所以试验过程的变化。

工作原理:
试验设备的目的是在实验室模拟地下油藏的采油或各种作业工艺过程。用饱和有石油的岩芯样品代表地下的油层, 用泵给岩芯样品的圆柱面加压,模拟地层的上覆压力,通过空气浴给中间容器中的试验液体和岩芯加温到所需要的试验温度(最高到150℃)并维持此温度; 用计量泵在模拟地层的高压(最高到70 MPa)下往岩芯注入加热后的实验液体, 或用注气系统将氮气,CO2或其他气体注入岩芯样品,流体会将岩芯样品中的石油驱除,然后收集计量采出的油量, 从而研究或评价各种能把岩芯中的石油采出的技术及手段。
各种实验液体的注入是通过计量泵和浮动活塞中间容器进行的,中间容器可以储存各种液体,它的活塞将实验液和计量泵内的驱动工作液隔离,计量泵可以恒速或恒压注入液体。而中间容器可以作为脉冲的缓冲器,所以在注入过程中没有计量泵产生的压力波动,计量泵的流速范围是0.01-50 ml/min。这些泵用计算机控制。为了精确测量实验参数,该系统配有一系列的压力和压差传感器及热电偶温度计,通过这些精度为满刻度的0.1-0.5%的传感器测量压力和压差。
数据采集和系统控制采用Smart 系列软件用于数据采集和试验系统的控制。 通过各种模拟和数字电子线路将软件和各种测量和控制元件接口。该软件带有互动式的流程图,可以显示岩芯的驱替过程、工作状况和操作参数。 软件可以控制计量泵、气体质量流量控制器进行注液或注气。软件采集的温度、压力、压差、流量等数据用于计算岩芯的渗透率及其变化,并实时显示在软件窗口上。

订货信息:
多功能岩芯驱替系统为非标准设备,需要根据用户的具体要求设计制造。当要求TEMCO给特定系统报价时,用户需要提供以下信息:
 各种试验描述:
 最大和最小液体和气体注入压力:
 最大和最小液体和气体注入流速:
 最大和最小围压:
 最大和最小工作温度:
 电源要求:
 岩芯夹持器类型及数量,岩芯样品的直径和长度范围:
 中间容器数量和体积:
 同时注入几种液体(气体):
 所要求的数据采集测量及控制:
压差/注入压力/围压/出口压力/气体流速/产量/温度
请列出需要计算机控制项目

根据上述信息,TEMCO工程部会提供一个技术配置方案和参考报价。在系统开工制造之前,TEMCO工程部通常会给你提供一个系统设计供你审查和批准。以这种方式,你将得到满足你要求的系统。如果你还有什么问题时,请和TEMCO工程部活当地代理商联系。
