 产品展示 > 美国岩心Temco产品 > 岩心夹持器及其他设备 > AVC系列声波夹持器

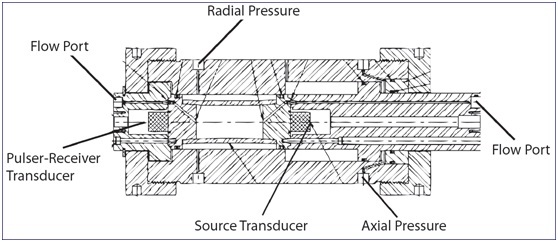

     超声波测量是在储层位置进行测录井时进行的。这款夹持器用来在实验室模拟油藏条件下测试岩心样品。夹持器内有一对绝缘传感器。三轴向加载岩心样品以确保样品和传感器完全接触。可以在流体流经样品(驱替)的同时进行声波测量。实验压力、温度和样品的尺寸可由客户指定。
应用范围
•油藏条件下声波测量
•通过岩样传输的超声波
•压缩波(纵波)和平面偏振剪切波
•测量动态杨氏模量、体积和剪切模量
•测量泊松比

脉冲发生接收器
     电子设备通常由最终用户提供,与岩心夹持器配合使用工作。典型系统包括电子脉冲发生接收器,发送一个高压激励脉冲给信源转换器,然后经过放大把超声波信号传输到接收传感器,并且分选出P波、S1波和S2波。激励脉冲波可以在10Hz的固定频段从200至1000V的脉冲振幅中被选出。两个传感器任何一个都可以作发生器或接收器。接收的信号通常按0.1、0.3、1、3、10、30、100或300的固定倍数放大,或者在远程模式下0.1到1000倍之间不停变化。超声波软件是为示波器编写的,使其以每秒100兆的数字化速率和60兆赫的带宽运行。

超声波传感器
     在高压实验中,超声波沿着圆柱形样品的轴向传播是靠一对“发生—接收”传感器实现的。传感器被制造成与测试样品一致的尺寸。频率范围在250千赫到1兆赫之间。传感器不断地发送一个压缩波P和两个平面偏振剪切波S1和S2。压缩速率和剪切速率与体积密度相结合可以计算出动态杨氏模量、体积弹性模量、剪切弹性模量和泊松比。


岩心夹持器订购信息:
岩心直径: ________________
岩心长度:_________________
围压范围:_________________
孔隙压力:_________________
工作温度:_________________
测压孔位置:_______________
润湿材料: ________________
注入口(接口形式):________
