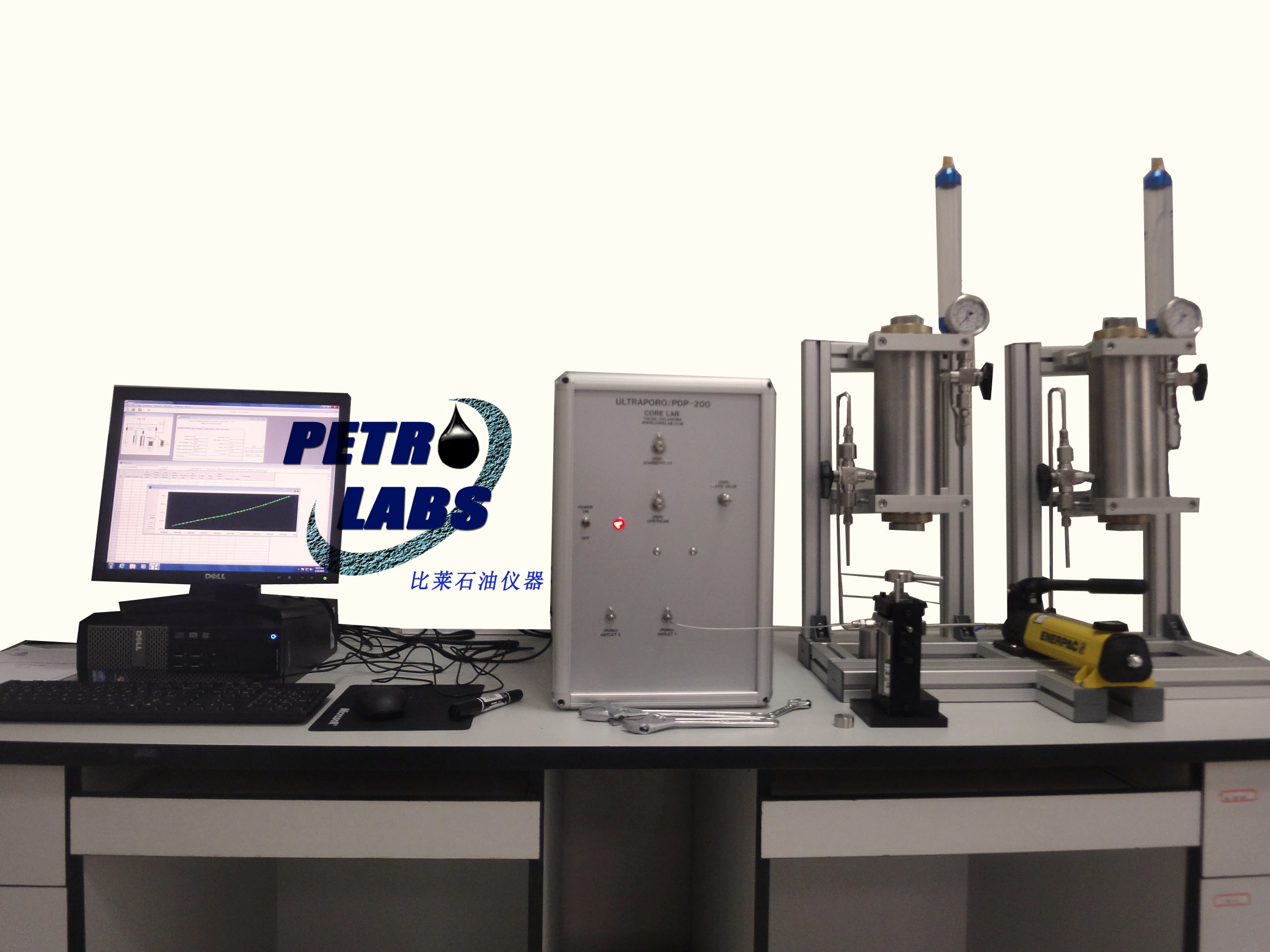

孔隙度和渗透率是描述油藏岩芯重要的两个参数。PoroPDP-200型覆压孔隙度渗透率测量仪，设计用于在模拟地层覆压(70MPa)条件下，按美国石油学会标准(API RP-40)的要求，测量岩芯样品的克氏渗透率，测量范围：0.00001-10 md, 以及测量岩芯样品的孔隙体积和孔隙度。
特 点：
采用非稳态法(压力脉冲衰减法)测量渗透率，适合测量低渗岩芯，测量稳定时间短、速度快。测量范围：0.00001-10 md。
采用波依尔定律测量孔隙度，孔隙度范围：0.01％-40％
采用岩芯夹持器，覆压可达70MPa，可以模拟大部分油气井地层上覆压力。
测量过程完全自动化，所有阀门开启关闭均由电脑自动控制。
计算机数据采集系统自动采集记录数据，自动计算孔隙度和渗透率。
仪器构成：
脉冲衰减控制模块：用于测量样品渗透率的全自动控制，它有一系列的自动控制阀和压力传感器，采用氮气作为工作介质，测量范围：0.00001-10 md，孔隙压力：1800 psi。
孔隙度测量模块：它是一台全自动气体膨胀氦孔隙度仪，用于测量岩芯柱样品的孔隙体积。采用氦气作为工作介质，配备1"和1.5"的样品杯。压力：0－200 psi，传感器精度：0.1%。
岩芯夹持器面板：配有一个双轴向加载的316不锈钢夹持器，岩样直径为1”，岩样长度范围3/4”-3”， 围压10,000 psig，配有一台手动液压围压泵，以及阀门，压力表和快速连接管线。
计算机控制及数据采集系统：包括控制及数据采集硬件以及Smart系列软件。孔隙度和渗透率测量采用各自的软件，操作需要在两个软件界面之间切换。
工作原理：
岩芯样品装在岩芯夹持器中，然后将夹持器与控制模块连接，用手动液压泵加上围压，然后分别测量孔隙度和渗透率。
渗透率测量采用非稳态法，即压力脉冲衰减法。控制模块首先给岩芯施加一个孔隙压力，然后通过岩芯传递一个压差脉冲，随着压力瞬间传递通过岩芯，计算机数据采集系统记录岩芯两端的压力差、下游压力和时间，并在电脑软件屏幕上绘制出压差和平均压力与时间的对数曲线，软件通过对压力和时间数据的线性回归计算渗透率，测量结果存储到数据文件中。使用很小的压差可以减少非达西流态的影响，改变孔隙压力进行多点测量，即可采用常规方法计算克氏渗透率。
孔隙度测量通过氦气膨胀原理，采用波依尔定律进行计算。仪器配有测试杯，适用于1”或1.5”直径岩心，岩心长度可达3”长。它采用高精度压力传感器，压力范围0-200psi，精度为全量程的±0.1%. 根据所使用的岩心夹持器的配置情况，既可测量岩心颗粒体积，又可以测量岩心孔隙体积。专门采用计算机控制各阀动作，实现了测量过程自动化。配置于系统中的一系列比对(参比)体积使得该孔隙度仪可以用于测量钻屑(岩屑)、岩柱样品。
主要技术指标：
• 工作介质：氮气和氦气
• 岩样直径：1”和1-1/2”
• 岩样长度：3/4”－3”
• 渗透率测试孔隙压力：1800 psi
• 围压：70MPa (10,000 psi)
• 温度：室温
• 渗透率测量范围：0.00001-10 md
• 孔隙度测量范围：0.01％-40％
• 压力传感器精度:满量程的 0.1%
• 电源：220V/50Hz 单相
|
