 产品展示 > 美国岩心Temco产品 > 常规岩心分析 > PDP-200型脉冲衰减渗透率仪



 渗透率是描述油藏岩芯最重要的参数之一。PDP-200型气体渗透率测量仪,设计用于在模拟地层覆压(最大压力70MPa)条件下,按美国石油学会标准(API RP-40)的要求,采用脉冲衰减法,测量岩芯样品的克氏渗透率,测量范围:0.00001-10 md。
特  点:

 采用非稳态法(压力脉冲衰减法)测量渗透率,适合测量超低渗岩芯,测量稳定时间短、速度快。测量范围:0.00001-10 md。
 采用岩芯夹持器,覆压最大可达70MPa,可以模拟绝大部分油气井地层上覆压力。
 测量过程完全自动化,所有阀门开启关闭均由电脑自动控制。
 计算机数据采集系统自动采集记录数据,自动计算克氏渗透率。

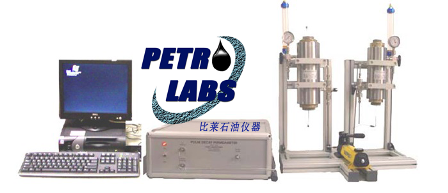

仪器标准配置:

气体渗透率测量仪主机:用于测量样品渗透率的全自动控制,它有一系列的自动控制阀和压力传感器,采用氮气作为工作介质,测量范围:0.00001-10 md。可与用户已有的岩芯夹持器连接使用。

岩芯夹持器面板(选择项):配有二个双316不锈钢夹持器, 岩样直径分别为1”和1-1/2”,岩样长度范围3/4”-3”, 围压10,000 psig,配有一台手动液压围压泵,以及阀门,压力表和快速连接管线。
计算机控制及数据采集系统:包括控制及数据采集硬件以及Smart系列软件。用于自动控制各种阀门的工作,自动控制气体渗透率测量的全过程,并实时采集数据,显示实时曲线,计算及显示测量结果。数据储存到硬盘中,并可以转换到Excel数据表。

工作原理:

岩芯样品装在一个岩芯夹持器中,然后将夹持器与控制模块连接,用手动液压泵加上围压,然后测量渗透率。
渗透率测量采用非稳态法,即压力脉冲衰减法。控制模块首先给岩芯施加一个孔隙压力,然后通过岩芯传递一个压差脉冲,随着压力瞬间传递通过岩芯,计算机数据采集系统记录岩芯两端的压力差、下游压力和时间,并在电脑软件屏幕上绘制出压差和平均压力与时间的对数曲线,软件通过对压力和时间数据的线性回归计算渗透率,测量结果存储到数据文件中。使用很小的压差可以减少非达西流态的影响,改变孔隙压力进行多点测量,即可采用常规方法计算克氏渗透率。

主要技术指标:

• 工作介质:氮气
• 岩样直径:1”和1-1/2”
• 岩样长度:3/4”-3”
• 渗透率测试孔隙压力:最高1,800 psi
• 围压:最高10,000 psi (取决于岩芯夹持器)
• 温度:室温
• 渗透率测量范围:0.00001-10 md
• 压力传感器精度:满量程的 0.1%
• 电源:220V/50Hz 单相
