 产品展示 > 美国岩心Temco产品 > 专项岩心分析 > AVMS350HT高温高压声波测试



技术特点:

    AVMS-350HT采用一种新的脉冲接收板来分析专门定制的压力电晶体产生的声波频率经过岩心能量传递的波形和飞行时间数据。一套相应的晶体接收信号,经过高速数字信号处理并显示。样品安装在垂直的岩心夹持器内。手动围压泵可提供10000psi的围压。孔隙压力根据围压进行调节。孔隙流动液体存储在500cc的活塞中间容器内。

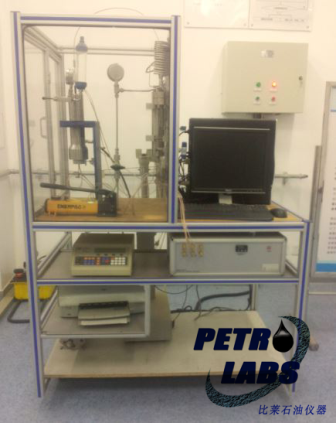

    AVMS – 350HT为台式设计,配有完整的数据采集系统和计算机系统,可用于1英寸和1.5英寸岩心样品分析。可测定不同围压和孔隙压力下经过岩心样品的压缩波波速和剪切波波速。该系统主要部件为声波传感器组件,压力容器(岩心夹持器)和孔隙压力增加器部分。
声波传感器组件由一对匹配的发射和接受传感器组成,可以通过饱和(部分饱和)的岩心样品传播一个压缩波(P)或两个偏振剪切波(S1和S2)。两个剪切波相互垂直。岩心装置系统包括2个(1英寸和1.5英寸)10000psi的静液压式岩心夹持器。注意,一次只有一个岩心夹持器能接入到系统中。
数据采集系统包括Windows系统计算机,数据采集通讯卡,数字示波器,脉冲发生器/接收器,频谱分析以及系统控制软件。

主要参数:
 围压:10000psi
 孔隙压力:9500psi
 温度;150
 加持器:静液压式加载,1英寸或(和)1.5英寸直径,3英寸长度,材质316SS
 2 个剪切波, 1个压缩波传感器组合
 数字示波器
 输出:
 压缩波和剪切波数据
 波速
 衰减
 泊松比
 杨氏模量
 体积弹性模量

主要构成:

岩心夹持器组合:静液压式加载,最大围压值可达10000psi。数据采集软件可监测围压值。2个孔隙压力端口,可测定给岩心加压时孔隙体积排出液体的变化量,以及试验过程中加入的孔隙液体变化量。岩心夹持器及相关压力系统安装在一个独立的仪器柜内。

传感器阵列/组合:测量岩心的声波特性。声波传感器/样品组合垂直装入岩心夹持内。声波传感器依次产生一个单一的压缩波(纵波P)或2个偏振剪切波(横波S)信号,沿岩心样品中心轴向向下以大约700-800kHz的频率传播。根据样品长度和传输时间计算出压缩波和剪切波的波速。压缩波速和剪切波速与体积密度一起用于计算动态模量,杨氏模量,体积弹性模量,剪切模量及泊松比。两个剪切波S1和S2正交,用于弹性波各向异性的测量。P和S信号的选择、激发源和接收器声波信号的信号调节,由信号发生器/接收器控制。

计算机工作站:包含声波发生器/接收器,数字示波器,以及数字信号处理和谱分析卡。声波发生器/接收器通过高压脉冲激发发射传感器,放大滤波信号传播到接收传感器。数字示波器的面板显示和数字化超声波信号。声波切换开关选择纵波或横波。数据采集软件监测并显示围压和孔隙压力。

供货范围:
声波传感器阵列组合
岩心夹持器组合:1 x 1英寸夹持器;1 x 1.5英寸夹持器
活塞式中间容器:容积500cc,压力10000psi,温度150C,材质316SS。
计算机工作站
带热电偶和控制器的加热装置
高精度压力传感器 (0.1% FS)
手动液压泵:用于控制围压和孔隙压力
回压调节器
两年备件:4 x 手动液压泵密封件;6 x 岩心夹持器密封件;20 FT.316SS金属管线;20 FT. Teflon聚四氟乙烯管线;2 x Autoclave阀门;

各型管线接头


可选增加项:液体驱替模块 - 用于液-液非稳态驱替,以及建立饱和度。
