 产品展示 > 美国岩心Temco产品 > 专项岩心分析 > ACES-200高速离心机测试系统

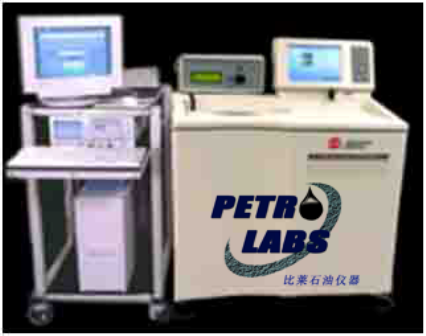

     ACES-200型自动离心机系统设计用于提高水饱和岩心样品的离心力或从岩心样品中驱替液体。离心力用于在两相(气水或油水)界面产生差压。最大转速分别为:用于1英寸岩心样品的PIR20转子,转速20,000 RPM;用于1.5英寸岩心样品的PIR16.5 ,转速为16,500 RPM。系统可以进行1英寸和或1.5英寸岩心样品的排驱毛管压力测试实验,这取决于安装哪种转子。升级后的系统包括全自动数据采集和计算。集液器中产出液的液面位置由计算机控制的数字摄像机进行判断。界面位置分辨率可达0.002英寸(0.05mm)。数据采集速率可达10次/秒或1转每次(转速低于600RPM时)。
     第一流体液面的初始位置由数字摄像机的像素数值通过可视窗口的底部测量并记录。如果产生了第二界面(水/油),像素数值会从第一界面顶部至第二界面底部进行记录。如果没有产生第二界面(水/气),像素数值会从第一界面至可视观察窗口的顶部进行记录。测量转子斜坡速率的产出液量,并利用此瞬态数据计算排驱相对渗透率。转子转速可以单步提升,也可以在任何时间段内多步增加。摄像机数据在电机加速过程中按对数顺序间隔记录。50个数据值需要20秒,200个数据值大约需要500秒,300个值数据大约需要5000秒。操作人员可以选择记录一个或多个样品夹持器的数据。软件用于控制摄像机及操作,以及数据采集系统。

操作人员可以通过编写程序获得以下实验数据:
排驱毛压 Drainage Capillary Pressure
渗吸毛压 Imbibition Capillary Pressure
USBM/AMOTT润湿系数 USBM/AMOTT Wettability Index
相对渗透率 Relative Permeability.

供货范围及参数:
自动操作模块包括:
数字摄像机(CCD)
电脑
操作软件
观察门
伸缩速度控制
闪关灯组件
超滑感应电机
手动温度控制
独立光学超速保护
转子失衡检测
门锁定机构
慢制动模式
驱动8亿次
H级仪器安全及相对渗透率数据

选择项
转子组件
PIR-16-5-DI-STD 带排驱装置的转子组件;驱替液体为水; 转速可达16,500 RPM, 1/1/2" X 2" 岩心样品, 3 个
PIR-16.5-DI-INV 带有渗吸装置的转子;驱替液体为水;转速可达15,000 RPM, 1/1/2" X 2" 岩心样品, 3 个
PIR-16.5-DI  带有排驱及渗吸装置的转子;驱替液体为水;转速为15,000 RPM (渗吸) & 16,500 RPM (排驱), 1/1/2" X 2" 岩心样品, 3 个
PIR-20转子组件, 1” x 1-1/2” 样品排驱及渗吸,驱替液体为水;转速为20,000 RPM, 6 个
PIR-20.1转子组件,用于样品去饱和,驱替液体为水;转速20,000 RPM, 2”直径,2.5”长度,3 个
PIR 60-30MM-DI 转子组件, 30mm 直径 x 2”长样品,排驱和渗吸,6个
集液管
标准收集体积: 6, 12, 23 cc ,用于1-1/2”直径样品
标准收集体积:1,2,3,4 cc 用于1” 和30 mm 直径样品
材质:聚碳酸酯(Lexan)和聚砜(PS)
下单时请注明体积和材质
PORELAB软件,15.01版本
数据分析软件:除了标准的毛管压力数据,还可以生成一维相对渗透率曲线,线性离心机位移数据,一维,线性实验室位移数据,或一维线性自吸实验。
