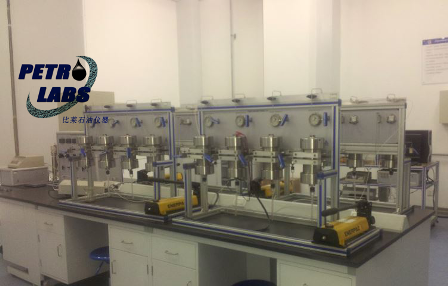

 产品展示 > 美国岩心Temco产品 > 专项岩心分析 > PLS型岩心毛压电阻率测试系统


    PLS系统用于在室温和围压达10,000psi下测量岩心电阻率和气/水毛压;包括增加直径1”和1.5”岩心测试的ECH岩心夹持器, 以及阀门、管线和压力表等。使用PcMax隔板,可模拟高达1,000psi的毛压,使润湿相(盐水)有足够的压降,从而有效评价低渗岩心的毛压曲线。

    该系统既可通过计量产出盐水的体积又可通过称取收集的盐水重量来监测岩心中饱和度的变化。岩心夹持器可与常规氮气源连接,配备显示上游压力的传感器、压力调节器、手动阀,以便依据石油行业测试标准提供不同的测试压力: 1, 2, 4, 8, 16, 32, 64, 128, 15 bar.下的测量数据

系统功能与用途:
如果为系统增配可选的计量泵,那么系统可以增加如下功能:
i)  油/水毛压和电阻率测试。
ii) 液体渗透率测试,室温条件下的非稳态相渗测试。
iii) 实时饱和度测试。

工作原理:

    将PcMax孔隙隔板和岩心用盐水100%饱和,然后把PcMax隔板和岩心安装在ECH电阻率夹持器中,(PcMax隔板具有相当细且粗细均匀的孔径,在其最大使用压力下,它只让润湿相盐水通过而不让非润湿相气体通过,所以在没有超过PcMax隔板使用压力的试验过程中,作为非润湿相的气体不会窜出岩心)。然后用手动围压泵对岩心夹持器衬套和管壁间的夹缝中施加压力(模拟岩心在地下所承受的上覆岩层压力),再从岩心夹持器进口端用氮气压力对岩心施加压力,氮气会把岩心孔隙中的盐水从岩心夹持器出口端替出。施加的压力较低时,所能替出液体所占的孔隙直径较粗;而随着进口压力的增加,越来越细孔径中的液体会被替出。在一定的进口压力下,产出的液体逐渐变少,直到压力和产液量不变时达到平衡为止,此时就完成了一个测量点的测试。逐步提高压力,并重复上述试验,直到进口压力达到PcMax隔板所能承受的最高压力为止(超出其最高压力时会发生气窜)。将各个测量点的压力和饱和度(即残留在岩心中的盐水占该岩心孔隙体积的百分数)整理成关系曲线,此即气/水毛管压力曲线(或简称为气/水毛压曲线)。

    在上述试验中,如果用计量泵将中间容器中的油注入岩心夹持器,以替出岩心中饱和的盐水,同时计量盐水的产出量,从而得出的测量结果是油/水毛压曲线。再者,在上述试验中,当每一试验点达到平衡时,用Fluke电阻率仪测量该饱和度下的电阻率,还可以得到电阻率和饱和度的关系曲线。

系统主要配置:
 ISCO260D型双缸计量泵2套
 活塞式中间容器2个
 1”和1.5”ECH电阻率夹持器各1个
 盐水电阻率测量室1个
 手动围压泵
 Fluke电阻率仪1台
 测量管1套
 半渗透隔板   2套
 压力表,阀门,管线等
 备品备件包1个

系统技术指标:
 岩芯直径:1” 和1.5”岩心
 岩芯长度:0-3”
 测试压力: 1, 2, 4, 8, 16, 32, 64, 128, 15 bar.
 围压:10,000psi
 毛压:高达1,000psi(使用PcMax隔板时)
 工作温度:室温
 材料:不锈钢和哈氏合金
 活塞式中间容器体积:500ml
 电阻率测量方式:两电极或四电极
 岩心双轴向加载
