 产品展示 > 美国岩心Temco产品 > 常规岩心分析 > PDPK-400脉冲岩心剖面渗透率仪

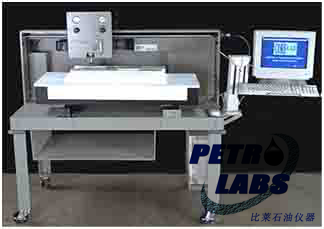

PDPK-400型压力衰减法剖面渗透率仪,配置有马达传动平台,为快速测定岩心渗透率及其非均质性提供了一种精确测量方法。 该剖面渗透率仪的测试数据可用于识别和定量判断薄而高渗的地层层段、渗透阻挡层段、以及地层沉积/成岩特征。在X和Y轴方向,为长达3米的岩心,可一次性自动测量其渗透率。内置激光仪准确识别测量位置,并有助于选择不测量的区域。虽然可以测试全直径岩心,但通常用于测量经过清洗干燥后的剖开的岩心。为了适应具体的采样间隔(例如,每厘米,每层),通过改变网格模式,可调整渗透率测量位置。该功能已实现自动化,因此一系列预设的取样点可在软件上沿X和Y轴自动选择。该系统可一次自动测量9英尺长度。可以建立详细的岩心渗透率剖面。PDPK-400系统快速精确测得大量数据点的能力,改进了这些数据的统计有效性,进而提供更可靠的储层渗透率描述。可用表格或数字形式,或测井曲线方式,或等高线图格式,把测量结果展示出来。
与传统的稳态法“便携式渗透率仪”相比,剖面渗透率仪是一个压力衰减测试系统,这提高了系统的测试精度、重复性和速度。PDPK-400型压力衰减法剖面渗透率仪可以准确测量从0.001md到大于30d的样品的气测渗透率。测量所得的渗透率是修正滑脱效应后的渗透率(即克氏渗透率Klinkenberg),并且也做了非达西流修正(即也考虑了费切莫系数Forchheimer Factor)。随着渗透率测量以及相关压力数据变化,系统可自动确定和记录平均位置(X-Y轴)。测量时间从2至30秒不等。
剖面渗透率仪软件是Windows兼容的操作程序。软件设计易于操作,其特点是图形化导航操作菜单和逐步操作提示框。流程图和操作对话框会提示操作者仪器正在进行哪些测试以及需要操作者进行哪些操作。程序也有数据作图的特点,例如渗透率对应深度的关系图(Permeability vs. Depth)、压力与时间的关系图(Pressure vs. Time)。
系统构成:
A. 框架和操作平台
B. 可移动的测试机头
C. 岩心支架
D. 外部氮气气源
E. 计算机系统
测量系统的控制部分位于可移动机头的前面板上。包括气瓶和测试探头调节装置,以及相应的仪表和启动按钮。

当把一个岩心样品放置在岩心支架上后,电子式线性位移传感器记录其X-Y相对位置(见右图,通常指的是这样一个位置:在岩样的某个深度上并且靠近岩样边沿的某个位置处)。在轨道平台上,管汇/测试探头组合左右移动(即X轴方向);在另一个轨道平台上,岩心支架前后移动(即Y轴方向)。
然后,测试探头和岩心支架移动到需要测量的位置,气动测试探头下降,探头上的密封圈由一个可控制的压力压在岩心样品上。通过探头轴的激光束及其在岩样上的小红点投影,会显示出样品上测量渗透率的准确位置。
管汇和测试探头组合包含四个精确校定的容器,该些容器起初被充满氮气。由气动机构,把探头抵到样品上并且密封好;软件控制的探头阀打开,罐和探头组合中的压力将随时间被记录下来。
操作者可选择最长测试时间,该值一般设定为24秒,这适用于大多数测试,对于低渗透率样品(小于0.01md),需要极端的准确度和重复性,30秒更为适合。
选择项:
1个可选的安装在测试探头旁边的数码相机,可在测试过程中(或者测试前)对样品进行拍照。Nikon数码相机可以通过IEEE 1394接口由软件进行控制,并导出软件用Photoshop进行处理。
1套可选用于碳氢化合物荧光摄影的专业闪光系统。
专业闪光系统包括:1200ws电源,2个高功率闪光灯,带有反光镜和灯箱光源调节器,2个重负荷可伸缩的8英尺灯架。同步电缆。
2个紫外灯。

参考文献:
API Recommended Practice 40 for Core Analysis; Section 6 Permeability Determination Application of Pressure-Decay Profile Permeametry to Reservoir Description. SPE 1992 Georgi and Jones
Extrapolation of Core Permeability Data with Wireline Logs to Uncored Intervals. Georgi, Harville, Phillips, Ostroff. SPWLA.
The Profile Permeameter-- A New, Fast Accurate Minipermeameter SPE 24757, 1992 Jones.
Effect of Heterogeneity and Anisotropy on Probe Permeameter Measurements, SPWLA 1994, Manrique Kasap and Georgi
Improved Reservoir Characterization and Delineation using acoustic Measurements on Cores. Ajufo, Chapman, Kier. SPE 35654
