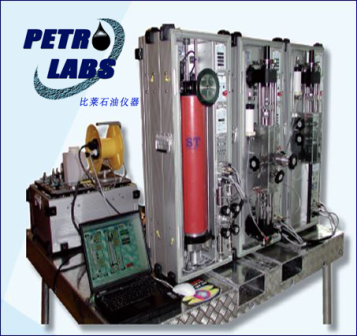

凝析油测试室
为了尽可能快地在实地获取数据，我们在石油公司的请求下，设计一个可移动单元，
实现现场PVT分析。
同其他QUAD设备一起，我们设计出凝析油测试室。
功能及特点
逆转搅拌
2个自动化气动阀
IRMIDDS管线接口
露点检测
1000 bar 参比压力传感器
快速连接
Determination on flash study for:
✓CVD
✓CMD
✓G.O.R.
✓液相沉积曲线
全自动 FALCON软件
自动控制以下参数:
✓压力
✓流量
✓阀门
✓真空泵
✓温度调节
数据采集
技术参数
工作压力：1000 bar
工作温度：室温--180°C
容积：160 ml (top cell)
尺寸：1200 x 600 x 750 mm
气量计
技术指标
容积.............................................5 L
压力............................................真空--2 bar
温度...........................................室温--50°C
测量精度：
体积...............................+/- 0.01 mL
压力...............................+/- 0.1 mbar
温度................................+/- 0.1°C
功能及特点：
4 个加热样品瓶用于分析
真空泵
2 bar 参比压力传感器
润湿材质：SS316
自动化FALCON软件：
✓ Determination on flash study of G.O.R
✓ 数据采集
✓ 自动控制压力，流量，阀门，真空泵，温度调节
QUAD PVT 测试室
石油公司现场快速分析的需求催生了可移动的在线PVT分析仪。
ST QUAD在线PVT分析仪同时可操作3个筒（3个不同的样品）。
技术参数
-工作压力.................................................1000bar
-工作温度................................................室温~180°C
-筒底部体积.............................................30 ml
-筒顶部体积...........................................100 ml
-尺寸.......................... ............................1020 x 420 x 380
mm
特点
-筒底部搅拌
-2个气动阀用于自动控制
-用于界面检测的光纤
-1000bar 基准压力传感器
-快速连接件
-G.O.R.的快速测定
✓露点
✓G.O.R.
✓BO
-全自动FALCON软件
-自动控制包括：
✓压力
✓流量
✓阀
✓真空泵
✓温度调节
-数据采集
QUAD 配样桶
ST 配样桶的活塞使用Teflon/Vespel涂层，可用于混合油/气样品。可在高温（200℃
）高压（70MPa）条件下使用，容积可达4500ml。该容器可以翻转。容器两端各配有一个
手动阀门。
该设备配有坚固的框架，可在实验室中方便地移动。也可将其与不同的PVT系统连接。
温度，压力，容积均可以显示在电控柜上。
技术参数：
可加热活塞单元
工作压力.......................真空--70 MPa
容积................................4.5 L
有加热涂层的手推车支架
内有固定载荷的单元摇动搅拌
混合阀 – 死体积小
QUAD 粘度计
为了尽可能快地在实地获取数据，我们在石油公司的请求下，设计一个可移动单元，实现现场PVT分析。
同其他QUAD设备一起，我们设计出了一款粘度计。
技术参数：
工作压力....................... 1000 bar
范围...............................0.1 cp to 10,000 cp
工作温度.......................室温—200℃
容积............................... 12 mL
尺寸............................... 1020 x 420 x 380 mm
功能及特点：
毛细管粘度计
快速连接
测定粘度
全自动 FALCON软件
自动控制一下参数:
压力
流量
温度调节
数据采集
