 产品展示 > 美国岩心Temco产品 > 页岩气煤层气样品分析 > PoroPDP-200型覆压孔渗仪

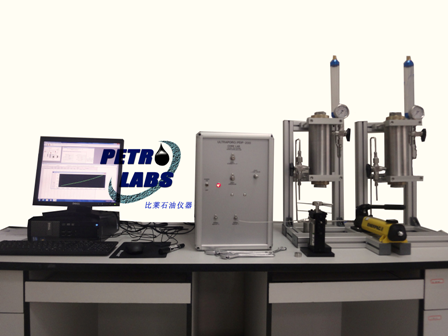

    孔隙度和渗透率是描述油藏岩芯最重要的两个参数。PoroPDP-200型覆压孔隙度渗透率测量仪,设计用于在模拟地层覆压(最大压力70MPa)条件下,按美国石油学会标准(API RP-40)的要求,测量岩芯样品的克氏渗透率,测量范围:0.00001-10 md, 以及测量岩芯样品的孔隙体积和孔隙度。


特  点:

 采用非稳态法(压力脉冲衰减法)测量渗透率,适合测量低渗岩芯,测量稳定时间短、速度快。测量范围:0.00001-10 md。
 采用波依尔定律测量孔隙度,孔隙度范围:0.01%-40%
 采用岩芯夹持器,覆压最大可达70MPa,可以模拟绝大部分油气井地层上覆压力。
 测量过程完全自动化,所有阀门开启关闭均由电脑自动控制。
 计算机数据采集系统自动采集记录数据,自动计算孔隙度和渗透率。

仪器构成:

    脉冲衰减控制模块:用于测量样品渗透率的全自动控制,它有一系列的自动控制阀和压力传感器,采用氮气作为工作介质,测量范围:0.00001-10 md,最大孔隙压力:1800 psi。
孔隙度测量模块:它是一台全自动气体膨胀氦孔隙度仪,用于测量岩芯柱样品的孔隙体积。采用氦气作为工作介质,配备1"和1.5"的样品杯。压力:0-200 psi,传感器精度:0.1%。
岩芯夹持器面板:配有一个双轴向加载的316不锈钢夹持器,岩样直径为1”,岩样长度范围3/4”-3”, 围压10,000 psig,配有一台手动液压围压泵,以及阀门,压力表和快速连接管线。
计算机控制及数据采集系统:包括控制及数据采集硬件以及Smart系列软件。孔隙度和渗透率测量采用各自的软件,操作需要在两个软件界面之间切换。

工作原理:

    岩芯样品装在一个岩芯夹持器中,然后将夹持器与控制模块连接,用手动液压泵加上围压,然后分别测量孔隙度和渗透率。
    渗透率测量采用非稳态法,即压力脉冲衰减法。控制模块首先给岩芯施加一个孔隙压力,然后通过岩芯传递一个压差脉冲,随着压力瞬间传递通过岩芯,计算机数据采集系统记录岩芯两端的压力差、下游压力和时间,并在电脑软件屏幕上绘制出压差和平均压力与时间的对数曲线,软件通过对压力和时间数据的线性回归计算渗透率,测量结果存储到数据文件中。使用很小的压差可以减少非达西流态的影响,改变孔隙压力进行多点测量,即可采用常规方法计算克氏渗透率。
孔隙度测量通过氦气膨胀原理,采用波依尔定律进行计算。仪器配有专门的测试杯,适用于1”或1.5”直径岩心,岩心长度可达3”长。它采用高精度压力传感器,压力范围0-200psi,精度为全量程的±0.1%. 根据所使用的岩心夹持器的配置情况,既可测量岩心颗粒体积,又可以测量岩心孔隙体积。专门采用计算机控制各阀动作,实现了测量过程自动化。配置于系统中的一系列比对(参比)体积使得该孔隙度仪可以用于测量钻屑(岩屑)、岩柱样品。

主要技术指标:
• 工作介质:氮气和氦气
• 岩样直径:1”和1-1/2”
• 岩样长度:3/4”-3”
• 渗透率测试最大孔隙压力:1800 psi
• 围压:70MPa (10,000 psi)
• 温度:室温
• 渗透率测量范围:0.00001-10 md
• 孔隙度测量范围:0.01%-40%
• 压力传感器精度:满量程的 0.1%
• 电源:220V/50Hz 单相
