 产品展示 > 美国岩心Temco产品 > 钻井泥浆测试 > CWT-200 型便携式声波测量仪

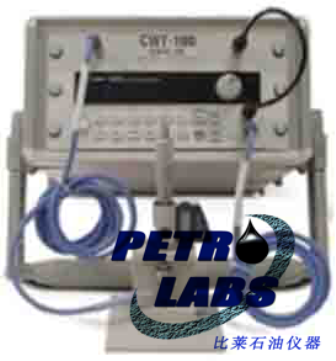

    连续声波测量技术(CWT)方法在1996年由IKU石油研究所(现在的SINTEF石油研究所)提出的,作为一种测量小岩心样,包括特殊的页岩岩屑的声波速度的方法。CWT技术是一种快速廉价的测量厚度小到亚毫米级的岩样样品的声波速度的方法。CWT-200型便携式声波测量仪是基于这种技术的测量仪器,可用于实验室或者钻井现场。


特点                应用
专利-成熟的仪器        从波速评估岩石力学性质
便携式                 估算地震参数
使用快速简易           估算孔隙压力
测量小样品             探测地层高压带
测量钻屑               预测井眼稳定性
地层特性的信息来源     判断地层可钻性
钻井现场实时数据       对页岩段泥浆配方最优化
声波P                  波速度
超声波频率

CWT应用
 当不能从井下获取用于常规柱体试验的岩心材料时,可以用岩心碎片来测量岩心特性。
 通过测量声波速度来评估钻屑、页岩的力学特性。这种关系允许在钻井过程中调整泥浆比重,防止钻孔不稳定。这些数据也可以用于改善其他钻井参数的选择。
 评估页岩对不同钻井泥浆的接触效应。由于测试样品尺寸小,流体作用发生迅速,可以较快地评估流体的作用。
 估算需要输入解释地震数据的地震参数。即使在不被声波测井覆盖的部分,也能提供样品声波速度。也可以提供声速各向异性的信息。
 估算孔隙压力。声速数据可用于孔隙压力估算和判定高压带。
 可以提供钻屑的P波速度声学描述。
CWT测量原理
CWT声波测量仪基于一个连续波传送波谱仪,其中样品与两个反向安装的声波传感器构成一个组合。一个传感器用于产生声波,另一个传感器用于检测声波。测试样品位于两个传感器之间。在对于几个驻波回响的范围内扫描激发频率,即可以产生超声驻波回响。这些回响波的位置随后用于计算声波相位速度。该方法特别适用于细微颗粒材料,如页岩。

样品制备
一种特别设计的便携式研磨板,可以简易快速地在选择的样品上磨出两个光滑平行面。手工打磨一般
使用研磨砂纸进行。对于钻屑,选择有代表性的样品很重要,以减少关于形状,厚度,异质和机械损伤造成可能的误差。下图显示了随仪器提供的不锈钢研磨盘,用于确保在钻屑或岩样获得平行面。使用这个研磨盘可以制备6种不同厚度的测试样品。在野外,从得到岩屑开始,可以在10分钟内制备并测量样品。
校准样测量可以得到的结果与常规大样品测量方法获得的结果一致。上面的曲线显示CWT测试一口井不同钻屑的P波测量结果与同一口井在大概相同位置声波录井数据对比。圆点表示质量好的样品结果。测量误差大概在1-2%。这些结果显示与声波录井有良好的一致性。对于低品质的钻屑(曲线上其他记号)样品,仍可制备并测量。可是,测试速率一般要比声波录井低一些。这表明选择典型样品的重要性。注意,该设备只施加了非常小的轴向压力。

仪器配置
便携式仪器箱1个
样品测量装置1个
声波传感器,2套
频率发生器1台
信号探测器1台
笔记本电脑1台
SmartWaveTM操作软件
样品研磨盘1个
电源:110/220VAC 50/60Hz
