 产品展示 > 美国岩心Temco产品 > 专项岩心分析 > RCCP油藏条件毛压-电性联测系统

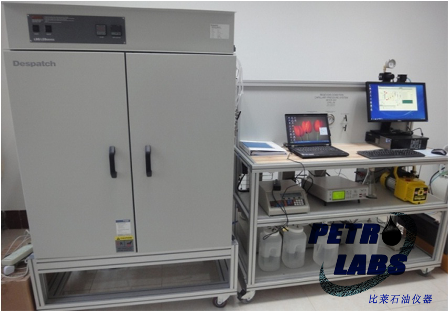

    RCCP-301 型油藏条件下毛管压力及电性联测系统用于在油藏高温、高压(围压和孔压)条件下,用油藏流体同时测试岩心毛管压力和电阻率;还可以进行地层盐水电阻率(Rw) 测 试。系统包括一个或二个四电极岩芯夹持器,夹持器内安装 有陶瓷孔隙膜片,用于测量电 阻率的同时,测量毛管压力。 基于 Windows 操作系统的控 制软件自动完成测量程序。采 用岩心公司专利的 PCMax 孔 隙膜片,膜片突破压力可以达 到 1500psi,允许测量低渗岩 芯样品,这是首次采用的技 术。100DM  计量泵可以使系统能够完成完整毛管压力曲线的试验。
系统基本测试步骤:(详见相关设备操作手册及相关测试标准)
  用模拟地层盐水(亲水/润湿相)饱和已知孔隙度和渗透率的岩心。
  用盐水电阻率室(Rw Cell)测试高温高压下该盐水的电阻率Rw。
  用模拟地层盐水(亲水/润湿相)饱和下隔板,与岩心同装入夹持器。
  用油(憎水亲油/非润湿相)饱和上部隔板,并放入夹持器。
  加围压及回压,流通盐水,检测  Ro确认岩心和隔板100%饱和。
  上游泵注驱替相油,恒泵压,检测Rt和产出液体积确认达稳态。
  下游泵收集计量产出液。测试岩心电阻率(固定频率或扫描最小相角)。
  提高注入泵压到下一个测试点。
  若做吸入测试(imbibition),重复上述步骤,但下游泵注入润湿相
  上游泵收集和计量产出液。


工作原理:

    将半渗透隔板和岩心用盐水 100%饱和,然后把隔板和岩心安装在 ECH  电阻率夹持器中,(PcMax 隔板具有相当细且粗细均匀的孔径,在其最大使用压力下,它只让润湿相盐水通过而不 让非润湿相气体通过,所以在没有超过 PcMax 隔板使用压力的试验过程中,作为非润湿相的气体 不会窜出岩心)。然后用围压泵对岩心夹持器衬套和管壁间的夹缝中施加压力(模拟岩心在地下所 承受的上覆岩层压力),再从岩心夹持器进口端用氮气压力对岩心施加压力,氮气会把岩心孔隙中 的盐水从岩心夹持器出口端替出。施加的压力较低时,所能替出液体所占的孔隙直径较粗;而随着 进口压力的增加,越来越细孔径中的液体会被替出。在一定的进口压力下,产出的液体逐渐变少, 直到压力和产液量不变时达到平衡为止,此时就完成了一个测量点的测试。逐步提高压力,并重复 上述试验,直到进口压力达到 PcMax 隔板所能承受的最高压力为止(超出其最高压力时会发生气 窜)。将各个测量点的压力和饱和度(即残留在岩心中的盐水占该岩心孔隙体积的百分数)整理成 关系曲线,此即气/水毛管压力曲线(或简称为气/水毛压曲线)。

    在上述试验中,如果用计量泵将中间容器中的油注入岩心夹持器,以替出岩心中饱和的盐水, 同时计量盐水的产出量,从而得出的测量结果是油/水毛压曲线。再者,在上述试验中,当每一试 验点达到平衡时,用电阻率仪测量该饱和度下的电阻率,还可以得到电阻率和饱和度的关系曲线。


系统技术指标:
• 岩样直径:1”和1.5”
• 岩样长度:1”- 3”
• 围压:  10,000psi
• 孔压:  9,500psi
• 温度:  150 ℃
• 测试毛压:达1,500psi  (当使用美国岩心公司专利隔板PcMax时)
• 电阻率测试方式:两电极和四电极
• 润湿材质:不锈钢(316SS)、哈氏合金(HC)及氟橡胶(Viton)
• 半自动化操作,全自动数据采集;
• 模块化设计易于装配及功能扩展。
• 压力传感器:测量范围0-10,000psig,精度 0.1%F.S.
• 差压传感器精度 0.5%F.S.
• 数据采集控制系统包括计算机、数据采集及控制硬件及软件。
